劉時信
專業維修愛達小松沖床，13829115057
級別: 略有小成
精華主題: 0
發帖數量: 182 個
工控威望: 335 點
下載積分: 592 分
在線時間: 524(小時)
注冊時間: 2009-07-06
最后登錄: 2026-02-28
查看劉時信的 主題 / 回貼
樓主  發表于: 2011-06-15 00:35

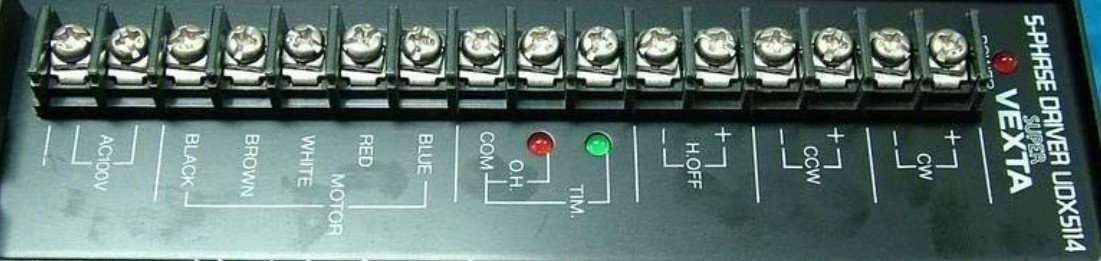

圖片：
這個除了TIM沒有接線，其他的都接了，有朋友知道我用PLC控制要怎么接線嗎。望知道的指點一下
[ 此帖被劉時信在2011-06-15 08:00重新編輯 ]
專業維修伺服。QQ672795148
qinchenglim
級別: 論壇先鋒
精華主題: 0
發帖數量: 1180 個
工控威望: 1327 點
下載積分: 4141 分
在線時間: 740(小時)
注冊時間: 2009-06-09
最后登錄: 2025-12-24
查看qinchenglim的 主題 / 回貼
1樓  發表于: 2011-06-15 07:31
東方步進也出來了啊,牛.......
劉時信
專業維修愛達小松沖床，13829115057
級別: 略有小成
精華主題: 0
發帖數量: 182 個
工控威望: 335 點
下載積分: 592 分
在線時間: 524(小時)
注冊時間: 2009-07-06
最后登錄: 2026-02-28
查看劉時信的 主題 / 回貼
2樓  發表于: 2011-06-15 07:57
我都有好多套啊。就是不知道接線的意思
專業維修伺服。QQ672795148
qinchenglim
級別: 論壇先鋒
精華主題: 0
發帖數量: 1180 個
工控威望: 1327 點
下載積分: 4141 分
在線時間: 740(小時)
注冊時間: 2009-06-09
最后登錄: 2025-12-24
查看qinchenglim的 主題 / 回貼
3樓  發表于: 2011-06-15 08:34
引用
引用第2樓劉時信于2011-06-15 07:57發表的  :
我都有好多套啊。就是不知道接線的意思

出售不?多少錢一個?
dlmcdy
級別: 略有小成
精華主題: 0
發帖數量: 98 個
工控威望: 401 點
下載積分: 18653 分
在線時間: 166(小時)
注冊時間: 2010-12-14
最后登錄: 2025-05-13
查看dlmcdy的 主題 / 回貼
4樓  發表于: 2011-06-15 08:55
PLC需要晶體管輸出型，與CW組、CCW組連接，分別為逆時針和順時針方向，輸出脈沖頻率決定速度。
liuhanqi
活著就要做貢獻！
級別: 工控俠客
精華主題: 0
發帖數量: 1210 個
工控威望: 3725 點
下載積分: 6369 分
在線時間: 378(小時)
注冊時間: 2008-03-04
最后登錄: 2017-06-16
查看liuhanqi的 主題 / 回貼
5樓  發表于: 2011-06-15 09:22
我也想知道
學無止境，永遠是學生。
jun888006
我年輕需要你指點 但不需要你指指點點
級別: 工控俠客
精華主題: 0
發帖數量: 427 個
工控威望: 2982 點
下載積分: 2029 分
在線時間: 279(小時)
注冊時間: 2011-03-17
最后登錄: 2024-04-01
查看jun888006的 主題 / 回貼
6樓  發表于: 2011-06-15 09:58
CW和CCW+并聯 CW- 和CCW-接脈沖輸出控制正反
電氣交流群：107855191
sccgkong
不是每次都會成功，但是必須每次都有進步
級別: 論壇先鋒
精華主題: 0
發帖數量: 196 個
工控威望: 1374 點
下載積分: 1104 分
在線時間: 299(小時)
注冊時間: 2010-06-21
最后登錄: 2025-11-13
查看sccgkong的 主題 / 回貼
7樓  發表于: 2011-06-15 11:13
還得接個電源哦
得之坦然，失之淡然，順其自然，爭其必然
z4131246
華銘工控
級別: 工控俠客
精華主題: 0
發帖數量: 571 個
工控威望: 2562 點
下載積分: 23976 分
在線時間: 521(小時)
注冊時間: 2010-10-22
最后登錄: 2022-08-19
查看z4131246的 主題 / 回貼
8樓  發表于: 2011-06-15 11:50
CW是正向脈沖（正轉脈沖）CCW是反向脈沖（反轉脈沖）控制步進電機的真反轉實際上有兩種模式一種是CW+CCW模式（正向脈沖和反向脈沖）另一種是PLS+SIGN模式（脈沖加方向）接線是把正極共起來接控制電源 HOFF應該是步進電機釋放我也不太確定 TIM  OH應該是報警輸出 BLUE  RED  WHITE  BROWN  BLACK  分別接步進電機的 藍色 紅色 白色 棕色 黑色  AC100V我就不用說了吧。
劉時信
專業維修愛達小松沖床，13829115057
級別: 略有小成
精華主題: 0
發帖數量: 182 個
工控威望: 335 點
下載積分: 592 分
在線時間: 524(小時)
注冊時間: 2009-07-06
最后登錄: 2026-02-28
查看劉時信的 主題 / 回貼
9樓  發表于: 2011-06-15 20:52
謝謝樓上的，。
專業維修伺服。QQ672795148
xlqlh
秦漢
級別: 論壇先鋒
精華主題: 0
發帖數量: 371 個
工控威望: 1888 點
下載積分: 14332 分
在線時間: 122(小時)
注冊時間: 2011-03-28
最后登錄: 2025-05-12
查看xlqlh的 主題 / 回貼
10樓  發表于: 2011-06-15 22:09
8樓說的我認為是對的
秦漢
雷達
級別: 略有小成
精華主題: 0
發帖數量: 115 個
工控威望: 233 點
下載積分: 812 分
在線時間: 53(小時)
注冊時間: 2010-08-28
最后登錄: 2026-02-28
查看雷達的 主題 / 回貼
11樓  發表于: 2011-06-15 22:49
這我們這也用這個
從容淡定－笑談人生
  • «
