工控人家園 綜合討論 歐姆龍CIF02編程電纜制作圖，大家誰有？

lzhpsky

工控小菜鳥

級別: 論壇先鋒

精華主題: 0
發帖數量: 915 個
工控威望: 1166 點
下載積分: 3019 分
在線時間: 770(小時)
注冊時間: 2009-08-02
最后登錄: 2026-03-07
查看lzhpsky的主題 / 回貼

樓主發表于: 2012-03-26 14:18

只看樓主 | 小中大

現在手里的編程電纜只能連接CPM1A和CPM2A，連接C200HG的PLC就連不上，大家有這歐姆龍這個CIF02編程線的制作圖嗎？就是通信口是20針的那個編程線。
謝謝

yuaiwu

wemhoener

級別: 網絡英雄

精華主題: 0
發帖數量: 470 個
工控威望: 10141 點
下載積分: 11669 分
在線時間: 428(小時)
注冊時間: 2007-11-10
最后登錄: 2026-03-04
查看yuaiwu的主題 / 回貼

1樓發表于: 2012-03-26 15:44

只看該作者 | 小中大

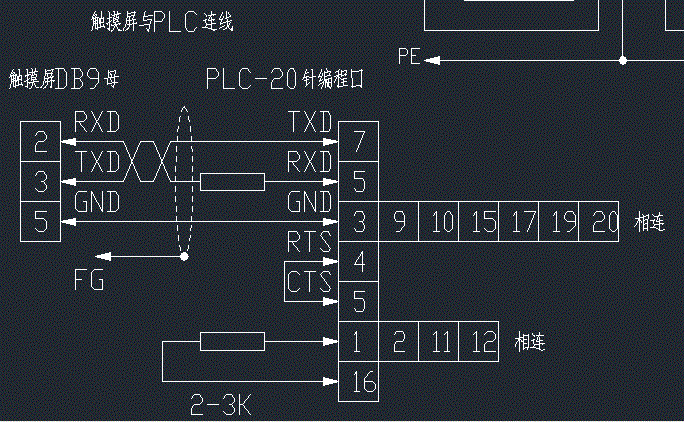

圖片：

我給一個，實踐能用。當時用作C200HE的CPU01和觸摸屏通信用的，也能連電腦。
