樓主  發表于: 2014-07-20 23:39
圖片：

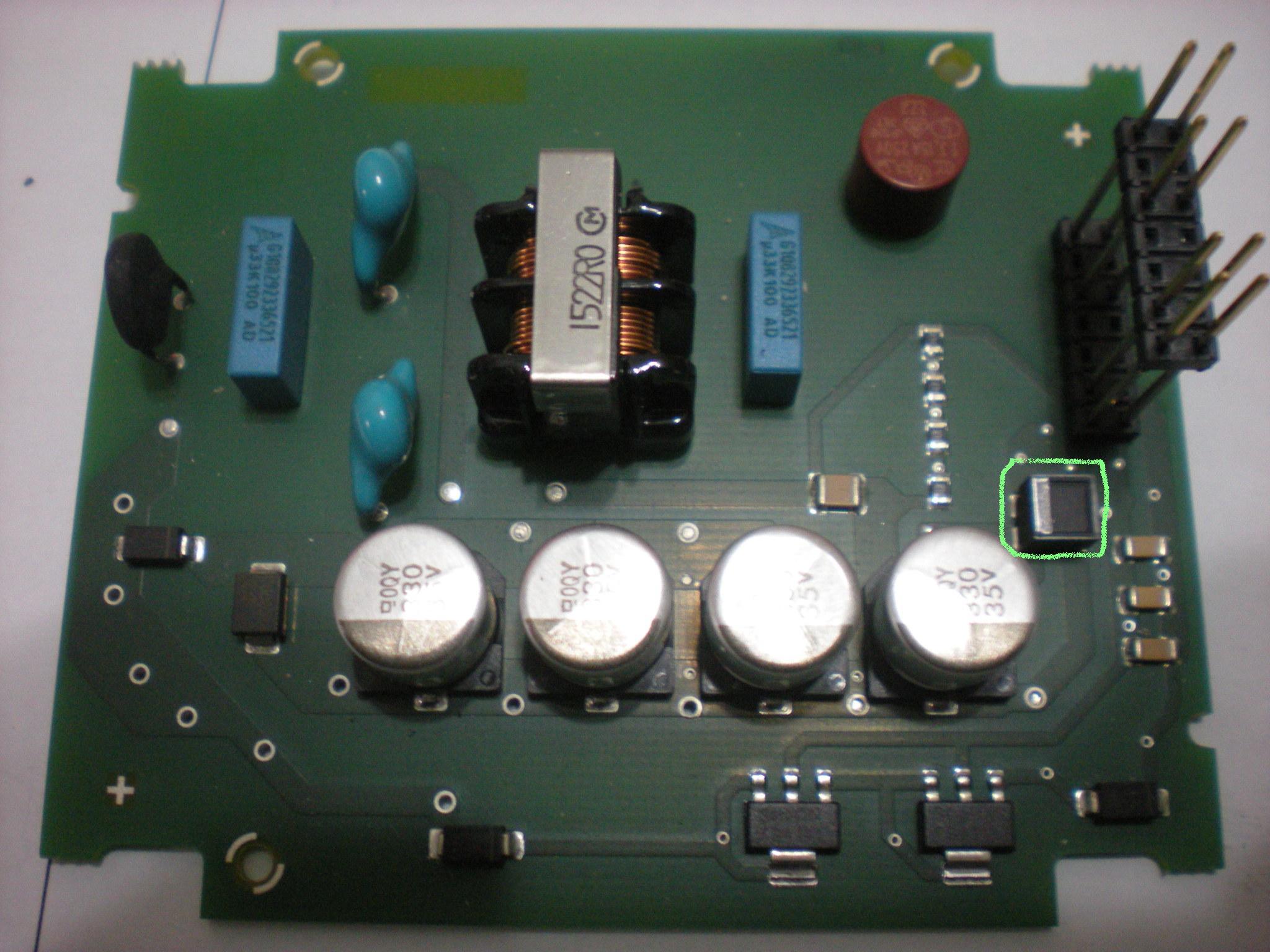

問問框框里的東東為何物
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3350 個
工控威望: 3201 點
下載積分: 70842 分
在線時間: 1610(小時)
注冊時間: 2008-04-20
最后登錄: 2026-01-25
查看wwcwwc的 主題 / 回貼
1樓  發表于: 2014-07-21 10:26
能夠再放大一些？不是看的很清楚。
一般看帖片引腳，如果是2個引腳的基本是二極管了。如果是3個引腳，基本是三極管了。
hxecyy
級別: 探索解密
精華主題: 0
發帖數量: 12 個
工控威望: 100 點
下載積分: 1468 分
在線時間: 9(小時)
注冊時間: 2014-07-20
最后登錄: 2014-09-13
查看hxecyy的 主題 / 回貼
2樓  發表于: 2014-07-22 02:43
4腳，沒有任何標識。
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3350 個
工控威望: 3201 點
下載積分: 70842 分
在線時間: 1610(小時)
注冊時間: 2008-04-20
最后登錄: 2026-01-25
查看wwcwwc的 主題 / 回貼
3樓  發表于: 2014-07-22 10:33
那你看看，這4個管腳是連接到什么位置，如果連接到濾波電解電容和交流輸入側，則可能是整流橋。
能夠按印版圖畫出原理圖？這樣方便分析。
moonxcyd
級別: 正式會員
精華主題: 0
發帖數量: 3 個
工控威望: 91 點
下載積分: 758 分
在線時間: 4(小時)
注冊時間: 2014-07-22
最后登錄: 2015-01-16
查看moonxcyd的 主題 / 回貼
4樓  發表于: 2014-07-22 22:03
是電感
hxecyy
級別: 探索解密
精華主題: 0
發帖數量: 12 個
工控威望: 100 點
下載積分: 1468 分
在線時間: 9(小時)
注冊時間: 2014-07-20
最后登錄: 2014-09-13
查看hxecyy的 主題 / 回貼
5樓  發表于: 2014-07-22 23:42
在電源輸出端。
樓上說的有道理，我也感覺是電感，那為什么沒有標識呢，那一道銀色的豎杠什么意思。
有點想互感濾波用的。兩組電源輸出用的。
moonxcyd
級別: 正式會員
精華主題: 0
發帖數量: 3 個
工控威望: 91 點
下載積分: 758 分
在線時間: 4(小時)
注冊時間: 2014-07-22
最后登錄: 2015-01-16
查看moonxcyd的 主題 / 回貼
6樓  發表于: 2014-07-23 21:18
圖片：
圖片：

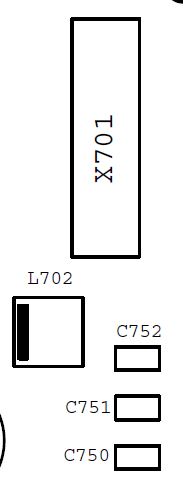

看看吧
hxecyy
級別: 探索解密
精華主題: 0
發帖數量: 12 個
工控威望: 100 點
下載積分: 1468 分
在線時間: 9(小時)
注冊時間: 2014-07-20
最后登錄: 2014-09-13
查看hxecyy的 主題 / 回貼
7樓  發表于: 2014-07-24 00:23
謝了，學習了，電感值怎么確定呢？
hxecyy
級別: 探索解密
精華主題: 0
發帖數量: 12 個
工控威望: 100 點
下載積分: 1468 分
在線時間: 9(小時)
注冊時間: 2014-07-20
最后登錄: 2014-09-13
查看hxecyy的 主題 / 回貼
8樓  發表于: 2014-07-24 00:25
型號怎么知道呢？
hxecyy
級別: 探索解密
精華主題: 0
發帖數量: 12 個
工控威望: 100 點
下載積分: 1468 分
在線時間: 9(小時)
注冊時間: 2014-07-20
最后登錄: 2014-09-13
查看hxecyy的 主題 / 回貼
9樓  發表于: 2014-07-25 00:08
哪位高人給個代換的型號。
xieshaokui
王者榮耀是毒藥！
級別: 家園常客
精華主題: 0
發帖數量: 493 個
工控威望: 584 點
下載積分: 7075 分
在線時間: 235(小時)
注冊時間: 2007-05-18
最后登錄: 2025-12-19
查看xieshaokui的 主題 / 回貼
10樓  發表于: 2014-07-25 16:28
可以直接不會使用
moonxcyd
級別: 正式會員
精華主題: 0
發帖數量: 3 個
工控威望: 91 點
下載積分: 758 分
在線時間: 4(小時)
注冊時間: 2014-07-22
最后登錄: 2015-01-16
查看moonxcyd的 主題 / 回貼
11樓  發表于: 2014-07-25 19:25
Filter_RF_SUPP rad_EMIFIL_50V_5A_EXSOP4
  • «
