wangshenyuan
級別: 略有小成
精華主題: 0
發帖數量: 314 個
工控威望: 383 點
下載積分: 592 分
在線時間: 976(小時)
注冊時間: 2007-05-24
最后登錄: 2026-03-04
查看wangshenyuan的 主題 / 回貼
樓主  發表于: 2018-11-12 13:37
圖片：

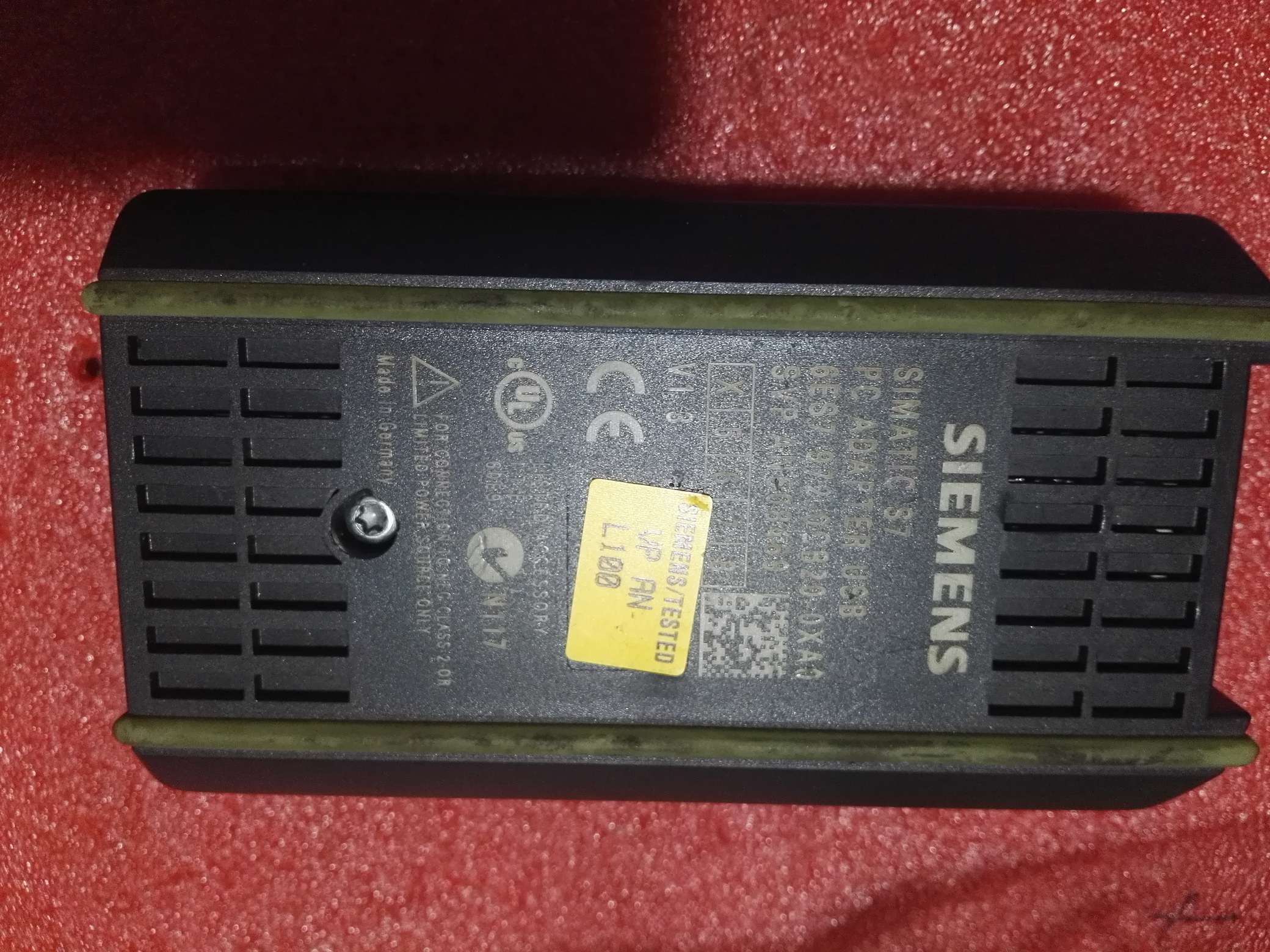

本人淘得二根西門子PLC的原裝MPI編程線（如圖）。型號分別為972-0cb20-0xa0  972-0ca23-0xa0
可是每條線都缺了一半，各位大師如有接線圖，有勞捐獻一個。多謝！
[ 此帖被wangshenyuan在2018-11-12 13:48重新編輯 ]
愛家愛china
愛家愛china
級別: 家園常客
精華主題: 0
發帖數量: 510 個
工控威望: 887 點
下載積分: 1574 分
在線時間: 245(小時)
注冊時間: 2009-09-07
最后登錄: 2025-06-27
查看愛家愛china的 主題 / 回貼
1樓  發表于: 2018-11-12 21:30
多少錢掏的？上圖看著像原裝的，下圖根本就是仿的
朋友多了路好走!!!
吾志所向
級別: 家園常客
精華主題: 0
發帖數量: 428 個
工控威望: 674 點
下載積分: 2148 分
在線時間: 175(小時)
注冊時間: 2016-12-10
最后登錄: 2026-02-07
查看吾志所向的 主題 / 回貼
2樓  發表于: 2018-11-13 09:15

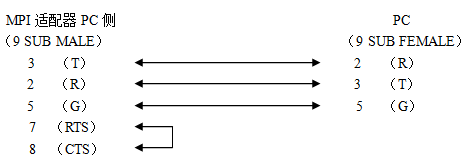

按照下圖自己焊接一根線；
如果是數據采集，建議轉成以太網，參考資料： PLC信息化模塊.zip (719 K) 下载次数:17
[ 此帖被吾志所向在2019-12-26 09:08重新編輯 ]
wangshenyuan
級別: 略有小成
精華主題: 0
發帖數量: 314 個
工控威望: 383 點
下載積分: 592 分
在線時間: 976(小時)
注冊時間: 2007-05-24
最后登錄: 2026-03-04
查看wangshenyuan的 主題 / 回貼
3樓  發表于: 2018-11-13 09:32
多謝二縷！

另外還有一條 型號  972-0ca23-0xa0 沒有RS232到PC的接線圖
哪位大師有的話貢獻一個，感激不盡！
[ 此帖被wangshenyuan在2018-11-13 10:21重新編輯 ]
wangshenyuan
級別: 略有小成
精華主題: 0
發帖數量: 314 個
工控威望: 383 點
下載積分: 592 分
在線時間: 976(小時)
注冊時間: 2007-05-24
最后登錄: 2026-03-04
查看wangshenyuan的 主題 / 回貼
4樓  發表于: 2018-11-13 10:07
圖片：
引用
引用第1樓愛家愛china于2018-11-12 21:30發表的  :
多少錢掏的？上圖看著像原裝的，下圖根本就是仿的




回哥哥話，一大箱紅牛換的
哥哥沒說錯是仿的，但是這個應該不是仿的吧。

這個沒有RS232到PC的連接線。如果哥哥有麻煩給一個，謝謝！
[ 此帖被wangshenyuan在2018-11-13 10:22重新編輯 ]
