樓主  發表于: 2019-05-05 23:56

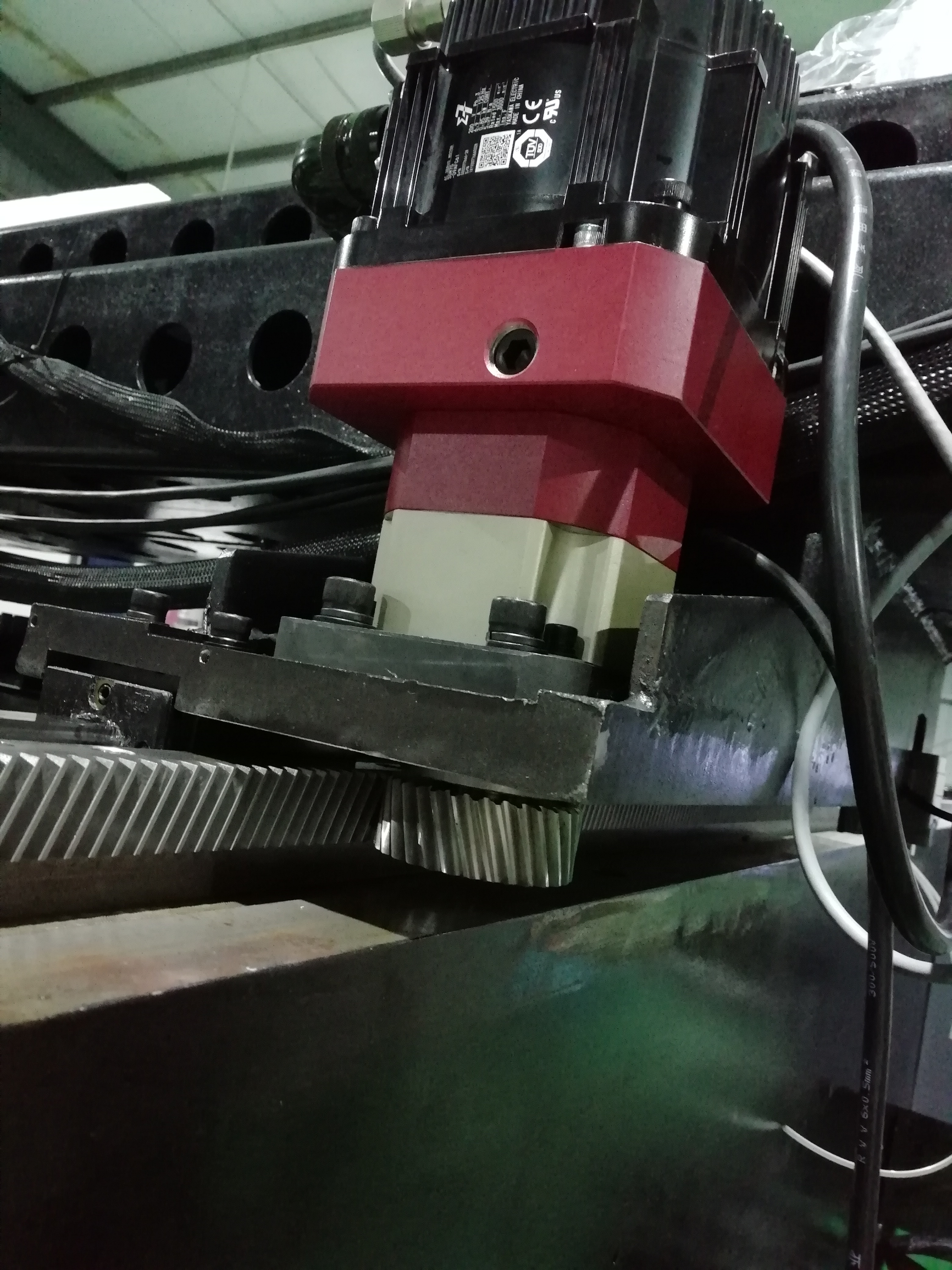

圖片：
現有斜齒輪結構需要怎么計算伺服電子齒輪比齒輪齒數30齒，模數是2，減速比是1:7    電子齒輪比如何計算
社會主義好
級別: 略有小成
精華主題: 0
發帖數量: 170 個
工控威望: 325 點
下載積分: 1260 分
在線時間: 970(小時)
注冊時間: 2009-09-25
最后登錄: 2026-03-04
查看社會主義好的 主題 / 回貼
1樓  發表于: 2019-05-06 07:45
結圓是63.85  周長是200.49
656551
級別: 探索解密
精華主題: 0
發帖數量: 44 個
工控威望: 175 點
下載積分: 5455 分
在線時間: 226(小時)
注冊時間: 2013-08-14
最后登錄: 2024-04-08
查看656551的 主題 / 回貼
2樓  發表于: 2019-05-06 08:59
是怎么計算出來的呢，
引用
引用第1樓社會主義好于2019-05-06 07:45發表的  :
結圓是63.85  周長是200.49
gxrudder
級別: 略有小成
精華主題: 0
發帖數量: 71 個
工控威望: 202 點
下載積分: 2595 分
在線時間: 739(小時)
注冊時間: 2013-08-04
最后登錄: 2026-03-02
查看gxrudder的 主題 / 回貼
3樓  發表于: 2019-05-06 18:55
少個參數,電機轉一圈,移動了多少距離,就是小齒輪滾一圈,相對齒條移動的距離
高宗龍
高宗龍
級別: 探索解密
精華主題: 0
發帖數量: 62 個
工控威望: 143 點
下載積分: 33109 分
在線時間: 24(小時)
注冊時間: 2019-04-17
最后登錄: 2025-11-20
查看高宗龍的 主題 / 回貼
4樓  發表于: 2019-05-07 10:30
與直齒輪一樣計算。只是傳動平穩了
sarazyn
級別: 略有小成
精華主題: 0
發帖數量: 176 個
工控威望: 411 點
下載積分: 7047 分
在線時間: 56(小時)
注冊時間: 2019-04-03
最后登錄: 2025-11-01
查看sarazyn的 主題 / 回貼
5樓  發表于: 2019-05-07 11:02
按普通的圓柱齒輪算。這種是普通齒輪的變型，傳動更加平穩而已。
liuleilei
級別: 探索解密
精華主題: 0
發帖數量: 61 個
工控威望: 167 點
下載積分: 3515 分
在線時間: 293(小時)
注冊時間: 2017-04-22
最后登錄: 2026-01-06
查看liuleilei的 主題 / 回貼
6樓  發表于: 2019-05-09 09:13
還有個螺旋角的
工控劍俠666
天道酬勤，認真的人做認真的事 。
級別: 工控俠客
精華主題: 0
發帖數量: 1034 個
工控威望: 2715 點
下載積分: 23969 分
在線時間: 280(小時)
注冊時間: 2013-03-30
最后登錄: 2026-03-03
查看工控劍俠666的 主題 / 回貼
7樓  發表于: 2019-05-09 09:26
厲害啊各位，學習了
工控人加油
ocean1236
歲月不饒人
級別: 略有小成
精華主題: 0
發帖數量: 210 個
工控威望: 321 點
下載積分: 658 分
在線時間: 124(小時)
注冊時間: 2008-09-08
最后登錄: 2026-03-04
查看ocean1236的 主題 / 回貼
8樓  發表于: 2019-05-09 11:24
這個要看伺服電機轉動一圈齒輪移動多少距離，跟直齒和斜齒輪應該沒多大關系
