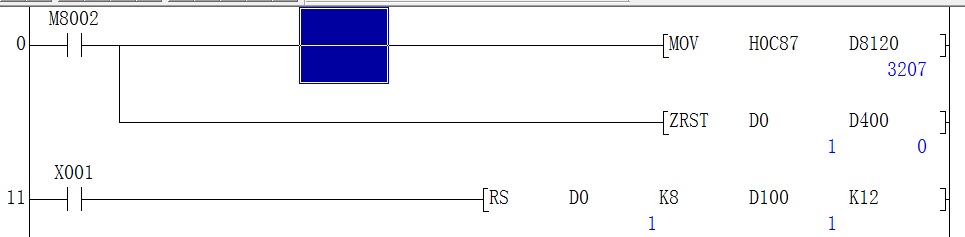

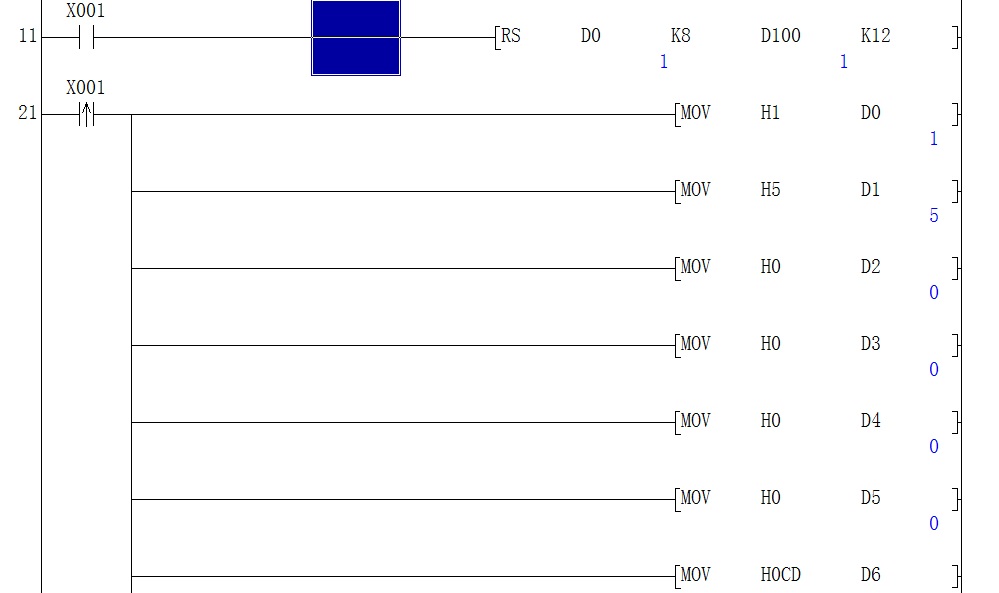

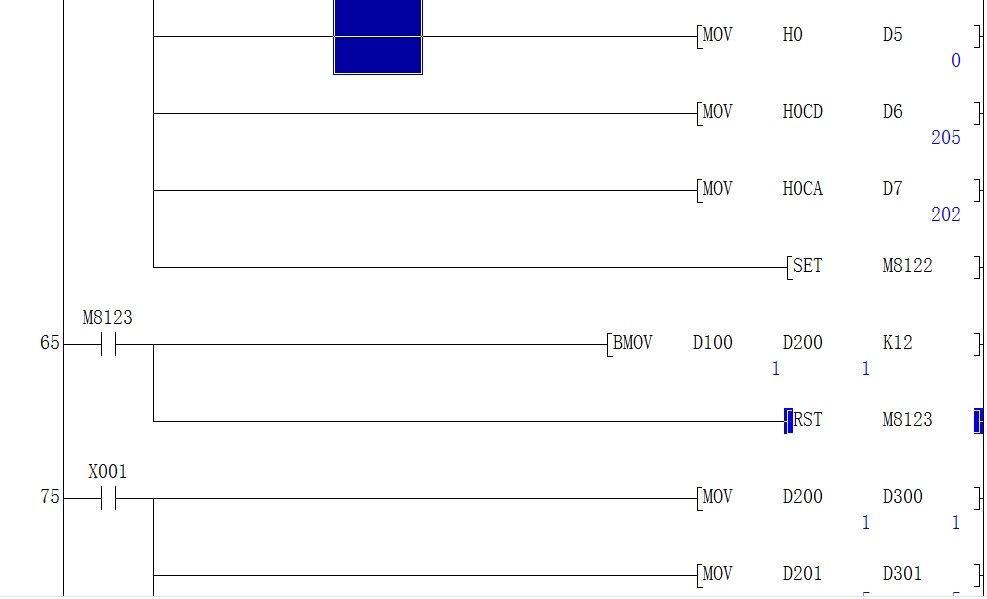

小白學習MODBUS RTU通信，正品FX2N-48MR，山寨485BD模塊，帶485接口的智能串口開關模塊。用電腦串口調試軟件試過串口開關模塊是正常的，自己照著教程寫了PLC程序，想讀或寫串口開關模塊的線圈，結果是通訊時能看到485BD的兩個燈閃爍，但返回的數據就是發出的數據，串口開關模塊沒有任何反應。
哪位大神方便請指點一下，我折騰2周了都沒招。
附件： 繼電器板通訊.rar (10 K) 下載次數:63
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 5114 個
工控威望: 10073 點
下載積分: 5389 分
在線時間: 3650(小時)
注冊時間: 2016-10-31
最后登錄: 2026-03-05
查看夢雨天涯的 主題 / 回貼
1樓  發表于: 2020-11-02 14:53
換個RTU調試軟件試一下
微信hui530527      b站賬號，夢雨天涯1991
請不要隨意加我，不會隨便通過。
工控技術交流QQ群942493953
qgl.l
級別: 略有小成
精華主題: 0
發帖數量: 162 個
工控威望: 249 點
下載積分: 3481 分
在線時間: 23(小時)
注冊時間: 2007-12-01
最后登錄: 2024-01-30
查看qgl.l的 主題 / 回貼
2樓  發表于: 2020-11-03 20:00
引用
引用第1樓夢雨天涯于2020-11-02 14:53發表的  :
換個RTU調試軟件試一下


用RTU調試軟件是正常動作的，換成用PLC與串口開關模塊通信后，PLC程序收到從串口開關模塊回來的數據就是PLC發出的數據，不知道是PLC程序出錯了還是485BD有問題？
anlyl2014
大吉大利
級別: 網絡英雄
精華主題: 0
發帖數量: 1013 個
工控威望: 8906 點
下載積分: 21520 分
在線時間: 961(小時)
注冊時間: 2014-05-23
最后登錄: 2026-02-21
查看anlyl2014的 主題 / 回貼
3樓  發表于: 2020-11-16 22:29
FX2N 485-BD有返回碼，讀出數要加倍，可參考我發的例程。RS指令后面的K12改為K24
活到老，學到老！
微信號：anjjyy2013
添加時注明來自工控人家園
壓縮包用WINRAR打開，沒密碼
qgl.l
級別: 略有小成
精華主題: 0
發帖數量: 162 個
工控威望: 249 點
下載積分: 3481 分
在線時間: 23(小時)
注冊時間: 2007-12-01
最后登錄: 2024-01-30
查看qgl.l的 主題 / 回貼
4樓  發表于: 2020-12-06 09:36
在程序的開頭，同時用M8002置位M8161，只處理存儲器的低8位即可。
何如斯
級別: 探索解密
精華主題: 0
發帖數量: 90 個
工控威望: 120 點
下載積分: 875 分
在線時間: 20(小時)
注冊時間: 2020-12-06
最后登錄: 2022-03-02
查看何如斯的 主題 / 回貼
5樓  發表于: 2021-08-29 02:38
根據你的帖子學會一直沒搞懂的地方，對我?guī)椭艽蟆Ｖx謝。
lightroad
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 195 點
下載積分: 817 分
在線時間: 108(小時)
注冊時間: 2008-11-19
最后登錄: 2026-01-12
查看lightroad的 主題 / 回貼
6樓  發表于: 2022-04-29 22:46
樓主問題解決了嗎？我也遇到同樣問題。
lightroad
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 195 點
下載積分: 817 分
在線時間: 108(小時)
注冊時間: 2008-11-19
最后登錄: 2026-01-12
查看lightroad的 主題 / 回貼
7樓  發表于: 2022-04-30 11:59
圖片：
發送06 02 00 10 00 08 79 BE(79 BE為校驗碼)，根據485模塊的說明，正常返回6各字節：06 02 01 XX(XX代表輸入點狀態)及兩個校驗碼。串口助手監控正常。
現在的問題是：
串口監控正常，PLC監控異常。若RS指令的接受字節 為H6,即6個字節，PLC監控接受數據亂得一筆；若接受字節為8個字節，則接收數據在正常接收數據和發送數據之間變動。
心力交瘁，請各位指點一二。
[ 此帖被lightroad在2022-04-30 13:30重新編輯 ]
lightroad
級別: 探索解密
精華主題: 0
發帖數量: 35 個
工控威望: 195 點
下載積分: 817 分
在線時間: 108(小時)
注冊時間: 2008-11-19
最后登錄: 2026-01-12
查看lightroad的 主題 / 回貼
8樓  發表于: 2022-04-30 12:01
試過，不行。為什么加倍？
引用
引用第3樓anlyl2014于2020-11-16 22:29發表的  :
FX2N 485-BD有返回碼，讀出數要加倍，可參考我發的例程。RS指令后面的K12改為K24
