樓主  發表于: 2021-03-24 15:45
新人求助
三菱QD75控制步進電機，第一次使用，沒看懂怎么接線，求大神幫忙指點，不使用編碼器，感謝！QD77會是使用，光纖通訊的。





步進驅動器只有4個端子，  PU   ,,DR    ,,+5V   ,,MF   ,,...與qd75不知道怎么接線
投湖自盡的魚
級別: 略有小成
精華主題: 0
發帖數量: 317 個
工控威望: 370 點
下載積分: 1499 分
在線時間: 333(小時)
注冊時間: 2020-10-23
最后登錄: 2026-02-10
查看投湖自盡的魚的 主題 / 回貼
1樓  發表于: 2021-03-25 09:04
你把驅動器換一下，換成PU+ PU- DR+ DR-四個接口的那種，不要共陽極的這種
木林森
級別: 工控俠客
精華主題: 0
發帖數量: 369 個
工控威望: 2435 點
下載積分: 2837 分
在線時間: 256(小時)
注冊時間: 2020-08-16
最后登錄: 2026-03-04
查看木林森的 主題 / 回貼
2樓  發表于: 2021-03-26 21:17

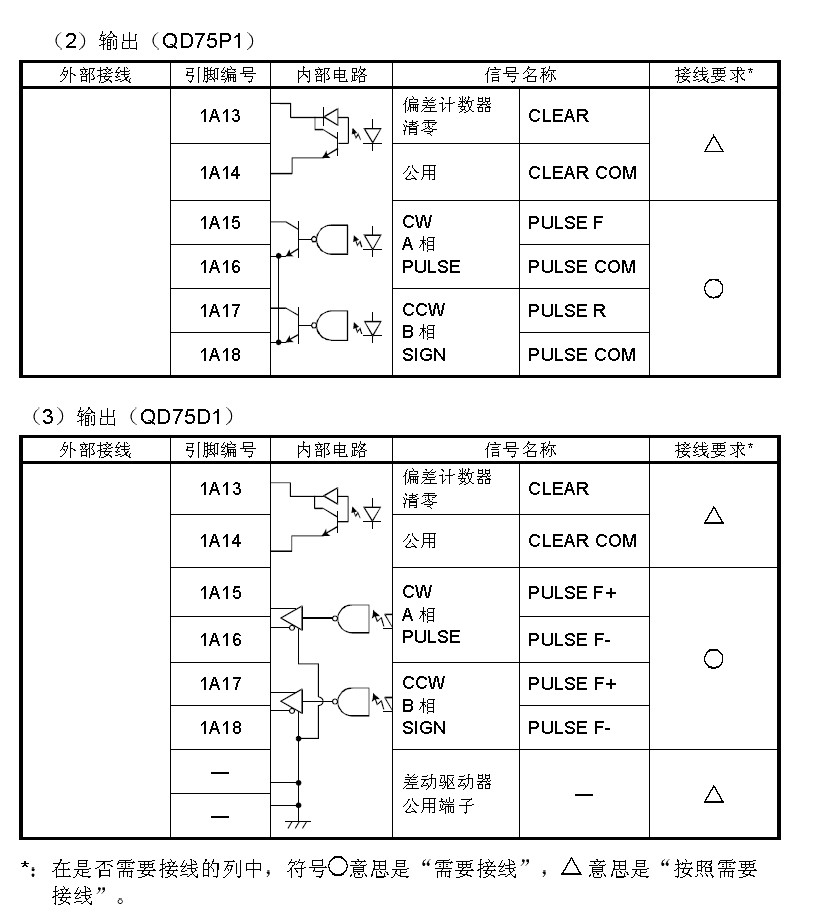

圖片：
QD75D和QD75P是不一樣的，一個單端信號一個差分信號
819667076
熱愛工控
級別: 探索解密
精華主題: 0
發帖數量: 76 個
工控威望: 112 點
下載積分: 863 分
在線時間: 50(小時)
注冊時間: 2020-12-14
最后登錄: 2022-01-23
查看819667076的 主題 / 回貼
3樓  發表于: 2021-03-27 11:23
A15接PU,A16接0v
819667076
熱愛工控
級別: 探索解密
精華主題: 0
發帖數量: 76 個
工控威望: 112 點
下載積分: 863 分
在線時間: 50(小時)
注冊時間: 2020-12-14
最后登錄: 2022-01-23
查看819667076的 主題 / 回貼
4樓  發表于: 2021-03-27 11:24
A17接dr,A18接0v
