現場有1臺進口設備，廠家使用PLC和設備內CPU控制板和LCD控制面板通信，PLC通信口是232的，中間使用了一個轉換電路板，最終和設備的兩個電路板的485口通信。
連接圖如下，不太理解這個接線方式。

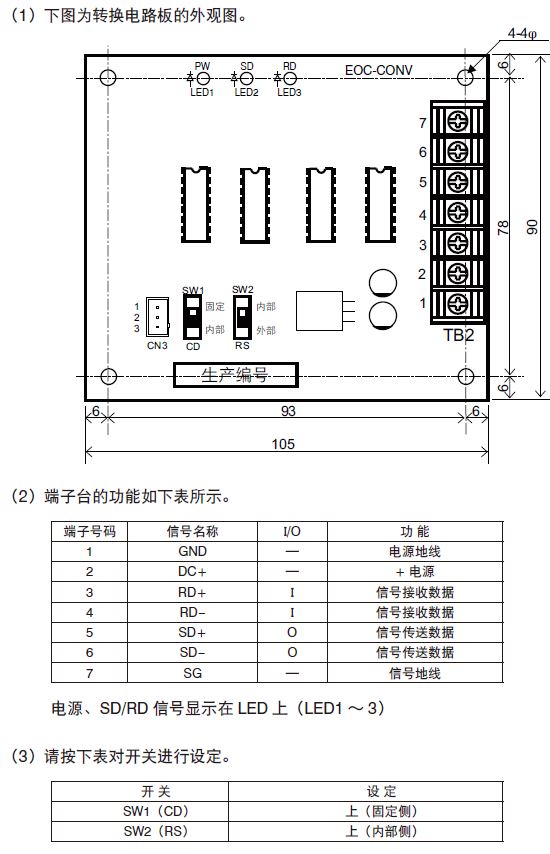

轉換電路板照片

siyatu2001
級別: 家園常客
精華主題: 0
發帖數量: 615 個
工控威望: 674 點
下載積分: 67762 分
在線時間: 854(小時)
注冊時間: 2021-03-09
最后登錄: 2026-03-04
查看siyatu2001的 主題 / 回貼
1樓  發表于: 2021-10-29 09:07
轉換板就是個rs232轉485電路
木林森
級別: 工控俠客
精華主題: 0
發帖數量: 369 個
工控威望: 2435 點
下載積分: 2837 分
在線時間: 256(小時)
注冊時間: 2020-08-16
最后登錄: 2026-03-04
查看木林森的 主題 / 回貼
2樓  發表于: 2021-10-29 09:17
就是232轉485半雙工接線呀，主電路板和LCD電路板看著只有兩個接口，實際內部是短接了，和轉換電路板T2側是一樣的
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2784 個
工控威望: 3642 點
下載積分: 3761 分
在線時間: 3838(小時)
注冊時間: 2007-11-04
最后登錄: 2026-01-18
查看tingfenghu的 主題 / 回貼
3樓  發表于: 2021-10-29 12:34
232轉485，淘一個ADAM4520就可以代替
