樓主  發表于: 2025-06-08 08:18

家人們，求助編碼器控制電機依所設定的軌跡運動的編程思路，有沒有較好的電機控制方案幫忙指導 ,感謝萬分！

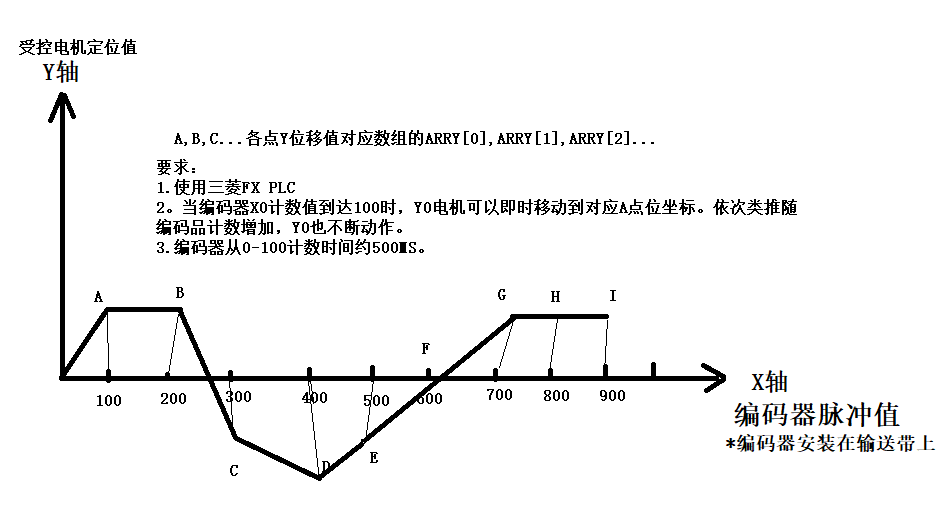

詳細要求如下圖：1.使用三菱FX PLC2.當編碼器X0計數值到達100時，Y0電機可以即時移動到對應A點位坐標。依次類推隨編碼品計數增加，Y0也不斷動作。3.編碼器從0-100計數時間約500MS。
sunper
級別: 工控俠客
精華主題: 0
發帖數量: 985 個
工控威望: 2402 點
下載積分: 808 分
在線時間: 365(小時)
注冊時間: 2016-05-14
最后登錄: 2026-03-03
查看sunper的 主題 / 回貼
1樓  發表于: 2025-06-08 08:54
你可以用相對指令 不如 100 100的走   這個指令你去了解一下
QQ群號:4057363
TEL-  178.....5698
EMAIL-weir123@foxmail.com
sunper
級別: 工控俠客
精華主題: 0
發帖數量: 985 個
工控威望: 2402 點
下載積分: 808 分
在線時間: 365(小時)
注冊時間: 2016-05-14
最后登錄: 2026-03-03
查看sunper的 主題 / 回貼
2樓  發表于: 2025-06-08 09:40
你可以去了解一下 相對指令
QQ群號:4057363
TEL-  178.....5698
EMAIL-weir123@foxmail.com
sunsince
級別: 正式會員
精華主題: 0
發帖數量: 52 個
工控威望: 86 點
下載積分: 2479 分
在線時間: 38(小時)
注冊時間: 2022-02-02
最后登錄: 2026-03-02
查看sunsince的 主題 / 回貼
3樓  發表于: 2025-06-08 09:43
引用
引用第2樓sjm123于2025-06-08 09:40發表的  :
你可以去了解一下 相對指令

相對指令要如何控，能不能詳細指點，謝謝！
ltcjmm
級別: 略有小成
精華主題: 0
發帖數量: 46 個
工控威望: 221 點
下載積分: 1598 分
在線時間: 110(小時)
注冊時間: 2007-07-22
最后登錄: 2026-03-03
查看ltcjmm的 主題 / 回貼
4樓  發表于: 2025-06-08 20:54
可以考慮可變速發脈沖
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 5113 個
工控威望: 10072 點
下載積分: 5387 分
在線時間: 3650(小時)
注冊時間: 2016-10-31
最后登錄: 2026-03-04
查看夢雨天涯的 主題 / 回貼
5樓  發表于: 2025-06-09 10:06
我就知道匯川的使用凸輪就可以做到了，三菱的也是如此，但是需要FX5U吧
微信hui530527      b站賬號，夢雨天涯1991
請不要隨意加我，不會隨便通過。
工控技術交流QQ群942493953
zsh340
zsh340
級別: 論壇先鋒
精華主題: 0
發帖數量: 1094 個
工控威望: 1283 點
下載積分: 18771 分
在線時間: 312(小時)
注冊時間: 2009-05-29
最后登錄: 2026-03-03
查看zsh340的 主題 / 回貼
6樓  發表于: 2025-06-09 10:25
引用
引用第5樓夢雨天涯于2025-06-09 10:06發表的  :
我就知道匯川的使用凸輪就可以做到了，三菱的也是如此，但是需要FX5U吧



FX1N FX2N FX3U都有電子凸輪這個指令，還可以外掛凸輪模塊
相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
wang620
級別: 略有小成
精華主題: 0
發帖數量: 172 個
工控威望: 219 點
下載積分: 5718 分
在線時間: 108(小時)
注冊時間: 2021-04-27
最后登錄: 2026-02-28
查看wang620的 主題 / 回貼
7樓  發表于: 2025-06-09 11:47
2N沒有吧！
旋轉編碼器
級別: 略有小成
精華主題: 0
發帖數量: 216 個
工控威望: 332 點
下載積分: 1730 分
在線時間: 34(小時)
注冊時間: 2016-12-22
最后登錄: 2026-03-03
查看旋轉編碼器的 主題 / 回貼
8樓  發表于: 2025-06-10 13:33
需要編碼器資料的話 可以聯系哦
附件： 5增量編碼器8.pdf (1158 K) 下載次數:22
旋轉編碼器
zsh340
zsh340
級別: 論壇先鋒
精華主題: 0
發帖數量: 1094 個
工控威望: 1283 點
下載積分: 18771 分
在線時間: 312(小時)
注冊時間: 2009-05-29
最后登錄: 2026-03-03
查看zsh340的 主題 / 回貼
9樓  發表于: 2025-06-10 15:20

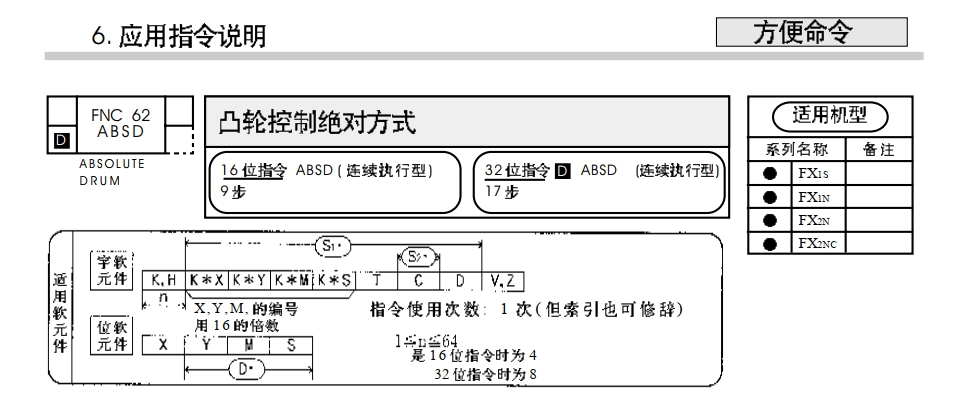

圖片：
圖片：
引用
引用第7樓wang620于2025-06-09 11:47發表的  :
2N沒有吧！


很多年前用過，還外掛了凸輪模塊。記得好像是用在卷繞機上的
相互交流。。。。相互學習。。。。使技術更上一層樓。。。。
zmrs163
級別: 家園常客
精華主題: 0
發帖數量: 430 個
工控威望: 581 點
下載積分: 1797 分
在線時間: 350(小時)
注冊時間: 2017-06-12
最后登錄: 2026-03-03
查看zmrs163的 主題 / 回貼
10樓  發表于: 2025-06-10 17:00
沒看懂，計數到50時電機走不走？還是到100才走？后者判斷下觸發定位不就好了
liaohianbin
成功=目標+堅持
級別: 略有小成
精華主題: 0
發帖數量: 189 個
工控威望: 302 點
下載積分: 2665 分
在線時間: 138(小時)
注冊時間: 2014-08-29
最后登錄: 2025-10-17
查看liaohianbin的 主題 / 回貼
11樓  發表于: 2025-06-16 09:03
編碼器安裝在皮帶線上，問題是皮帶是一直運行還是會停下來，計數到100 ，伺服電機 XY軸移動到A點，計數到200,XY軸移動到B點，只有500MS是時間移動，移動距離有多大？
