樓主  發表于: 2025-07-23 08:22
圖片：
請教各位大佬，fx3g如何根據步進驅動細分計算電機每分鐘轉速是多少，脈沖數是可以變化的
淺酌憶流年
那可路路
級別: 家園常客
精華主題: 0
發帖數量: 75 個
工控威望: 923 點
下載積分: 109 分
在線時間: 75(小時)
注冊時間: 2015-10-14
最后登錄: 2026-03-03
查看淺酌憶流年的 主題 / 回貼
1樓  發表于: 2025-07-23 08:50
假設電機步距角1.8度，那么轉360度，沒有細分的就需要200脈沖，細分是400的話，就是2個脈沖轉1.8度，800就是4個脈沖轉1.8度，1600就是8個脈沖轉1.8度，以此類推，一般PLC發射脈沖頻率100KHZ，就是每秒100K個脈沖，根據以上能知道pul/r  脈沖頻率變化pul/s  兩個做除法可得到r/s  即可化成r/min
樓主留言：
有沒有公式
13821917697
承接電氣自動化項目、電氣接線圖設計、IO點表、電氣元器件選型
級別: 工控俠客
精華主題: 0
發帖數量: 827 個
工控威望: 3253 點
下載積分: 14418 分
在線時間: 1371(小時)
注冊時間: 2019-12-26
最后登錄: 2026-03-04
查看13821917697的 主題 / 回貼
2樓  發表于: 2025-07-23 10:43
圖片：

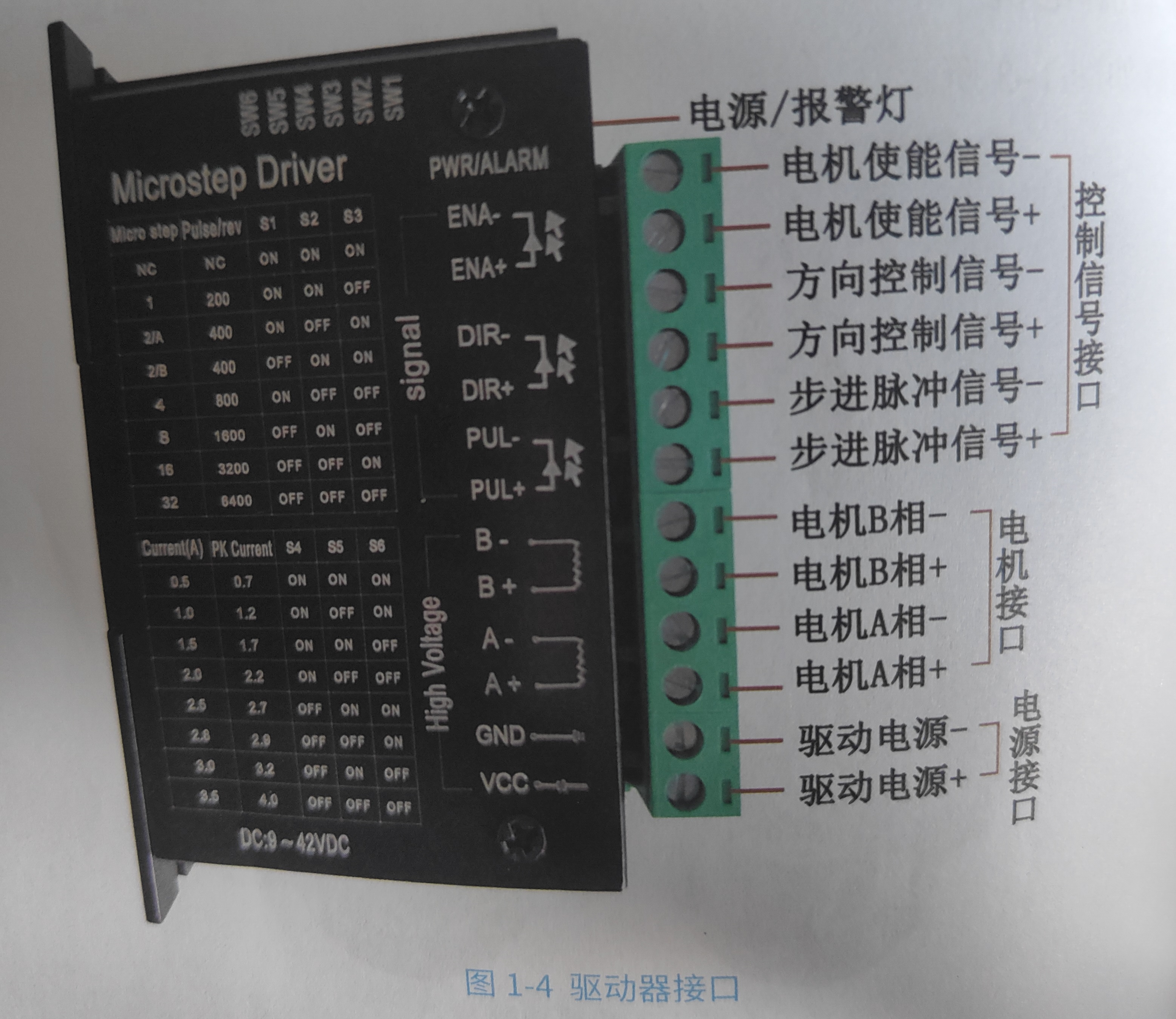

上面那個4.0是代表你當前細分除以200
樓主留言：
我看不懂，有沒有簡單的T形圖
夢雨天涯
微信hui530527   &
級別: 網絡英雄
精華主題: 0
發帖數量: 5113 個
工控威望: 10072 點
下載積分: 5387 分
在線時間: 3650(小時)
注冊時間: 2016-10-31
最后登錄: 2026-03-04
查看夢雨天涯的 主題 / 回貼
3樓  發表于: 2025-07-23 12:36
你的速度*60/當前細分不就行，假設你設定2000頻率，細分是400，那么結果就是2000*60/400,其中400就是步進旋轉一圈就是400脈沖的意思
樓主留言：
PLSY D0 K0 Y000 使用PLSY的d0代表頻率如果輸入200那就是200*60/400（細分如果是1600那就是除以200*60/1600）
微信hui530527      b站賬號，夢雨天涯1991
請不要隨意加我，不會隨便通過。
工控技術交流QQ群942493953
sunper
級別: 工控俠客
精華主題: 0
發帖數量: 985 個
工控威望: 2402 點
下載積分: 808 分
在線時間: 365(小時)
注冊時間: 2016-05-14
最后登錄: 2026-03-03
查看sunper的 主題 / 回貼
4樓  發表于: 2025-07-23 12:51
圖片：
圖片：
引用
引用第1樓淺酌憶流年于2025-07-23 08:50發表的  :
假設電機步距角1.8度，那么轉360度，沒有細分的就需要200脈沖，細分是400的話，就是2個脈沖轉1.8度，800就是4個脈沖轉1.8度，1600就是8個脈沖轉1.8度，以此類推，一般PLC發射脈沖頻率100KHZ，就是每秒100K個脈沖，根據以上能知道pul/r  脈沖頻率變化pul/s  兩個做除法可得到r/s  即可化成r/min

頂
