駱海深
級別: 略有小成
精華主題: 0
發帖數量: 312 個
工控威望: 439 點
下載積分: 1111 分
在線時間: 496(小時)
注冊時間: 2007-07-22
最后登錄: 2020-04-10
查看駱海深的 主題 / 回貼
樓主  發表于: 2010-11-13 12:44

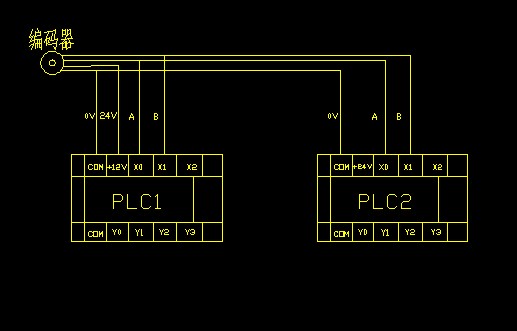

   一．1個編碼器控制兩個PLC（如圖）這樣接線能成嗎？。
2：.編碼器和PLC1是現在使用機器原有的， PLC1是個不知什么牌子的PLC（輸出DC12V供給編碼器的）
3 ：PLC2是現在計劃增加的用三菱FX1S的PLC（三菱PLC提供的是DC24V）



[ 此帖被駱海深在2010-11-13 12:51重新編輯 ]
zxywkq
級別: 略有小成
精華主題: 0
發帖數量: 179 個
工控威望: 330 點
下載積分: 2749 分
在線時間: 116(小時)
注冊時間: 2008-10-18
最后登錄: 2025-12-31
查看zxywkq的 主題 / 回貼
1樓  發表于: 2010-11-13 13:20
有誰知道這樣可以不，我有點暈
sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 6 篇
發帖數量: 5188 個
工控威望: 7549 點
下載積分: 164389 分
在線時間: 3275(小時)
注冊時間: 2007-11-21
最后登錄: 2026-03-04
查看sjm213的 主題 / 回貼
2樓  發表于: 2010-11-13 14:04
理論上可行。
主要看兩PLC輸入回路電流之和是否在編碼器承受電流范圍之內。
jklmn123
級別: 工控俠客
精華主題: 0
發帖數量: 132 個
工控威望: 2916 點
下載積分: 9992 分
在線時間: 154(小時)
注冊時間: 2010-04-05
最后登錄: 2026-03-03
查看jklmn123的 主題 / 回貼
3樓  發表于: 2010-11-13 16:46
要實際試驗一下，有這樣用的
wansl
級別: 略有小成
精華主題: 0
發帖數量: 62 個
工控威望: 253 點
下載積分: 709 分
在線時間: 252(小時)
注冊時間: 2008-03-13
最后登錄: 2026-03-01
查看wansl的 主題 / 回貼
4樓  發表于: 2010-11-13 16:56
好像不能驅動plc2的兩個輸入點吧，fx1s的技術數據是DC21.6V-26.4V
25188400
學習！！從點滴做起！！！
級別: 略有小成
精華主題: 0
發帖數量: 207 個
工控威望: 367 點
下載積分: 1952 分
在線時間: 259(小時)
注冊時間: 2007-03-28
最后登錄: 2022-07-24
查看25188400的 主題 / 回貼
5樓  發表于: 2010-11-13 17:30
用光偶隔離分開~~~
niningtt
級別: 工控俠客
精華主題: 0
發帖數量: 1226 個
工控威望: 3555 點
下載積分: 1042 分
在線時間: 463(小時)
注冊時間: 2010-08-24
最后登錄: 2026-02-27
查看niningtt的 主題 / 回貼
6樓  發表于: 2010-11-13 18:17
不知道呢，呵呵，你試試，結果告訴我們啊
蕭風
當你不能改變你身處的環境時，可以重新選擇環境
級別: 略有小成
精華主題: 0
發帖數量: 226 個
工控威望: 487 點
下載積分: 1290 分
在線時間: 681(小時)
注冊時間: 2010-10-21
最后登錄: 2026-02-16
查看蕭風的 主題 / 回貼
7樓  發表于: 2010-11-13 20:56

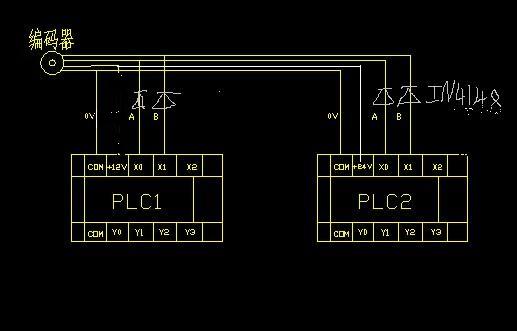

圖片：
加四個IN4148二極管隔離一下看看行不行
[ 此帖被蕭風在2010-11-13 21:01重新編輯 ]
學無止境
chengjianbo
級別: 家園常客
精華主題: 0
發帖數量: 376 個
工控威望: 573 點
下載積分: 3631 分
在線時間: 1356(小時)
注冊時間: 2010-11-13
最后登錄: 2026-03-04
查看chengjianbo的 主題 / 回貼
8樓  發表于: 2010-11-13 22:36
加高速光耦
光電隔離
級別: 略有小成
精華主題: 0
發帖數量: 159 個
工控威望: 256 點
下載積分: 61545 分
在線時間: 114(小時)
注冊時間: 2010-09-13
最后登錄: 2026-03-04
查看光電隔離的 主題 / 回貼
9樓  發表于: 2010-11-14 10:19
不能這樣接，編碼器功率會不夠。
