weisongyuan
永遠年輕
級別: 網絡英雄
精華主題: 0
發帖數量: 623 個
工控威望: 11213 點
下載積分: 9186 分
在線時間: 536(小時)
注冊時間: 2013-08-13
最后登錄: 2026-03-03
查看weisongyuan的 主題 / 回貼
12樓  發表于: 32天前
你這個問題有點讓人感覺莫名其妙。為什么要轉換?你轉換的目的是什么？直接使用不行嗎？接近開關的作用不就是給控制電路輸入一個信號僅此而已，看了前面的評論有的提議加中間繼電器 有的加模塊。糟老頭不明白是為什么要額外加這些。使用NPN、PNP接近開關只是輸入邏輯的不同而已，二者只是源型邏輯與漏型邏輯的區別。PLC的輸入都支持源型漏型輸入，也就是說無論使用NPN、PNP其效果都是一樣的。只是PLC輸入公共端極性不同罷了。真的感覺是莫名其妙
[ 此帖被weisongyuan在2026-01-31 02:46重新編輯 ]
永遠年輕
rockey
級別: 略有小成
精華主題: 0
發帖數量: 314 個
工控威望: 496 點
下載積分: 46102 分
在線時間: 1233(小時)
注冊時間: 2008-11-24
最后登錄: 2026-03-03
查看rockey的 主題 / 回貼
13樓  發表于: 32天前
一般PLC的輸入都是NPN和PNP通用的
307900508
級別: 略有小成
精華主題: 0
發帖數量: 258 個
工控威望: 292 點
下載積分: 1850 分
在線時間: 63(小時)
注冊時間: 2021-05-29
最后登錄: 2026-03-03
查看307900508的 主題 / 回貼
14樓  發表于: 32天前
原來高手在民間，今天有學到了
wangfuwang
下崗農民
級別: 論壇先鋒
精華主題: 0
發帖數量: 529 個
工控威望: 1028 點
下載積分: 2399 分
在線時間: 240(小時)
注冊時間: 2007-09-06
最后登錄: 2026-02-28
查看wangfuwang的 主題 / 回貼
15樓  發表于: 14天前
加個中間繼電器嗎
老兔子
級別: 家園�？�
精華主題: 0
發帖數量: 665 個
工控威望: 841 點
下載積分: 6980 分
在線時間: 558(小時)
注冊時間: 2008-06-27
最后登錄: 2026-03-03
查看老兔子的 主題 / 回貼
16樓  發表于: 14天前
什么都不用加，根據NPN和PNP兩種傳感器的電路原理，改變一下連接方法就可以直接使用。

一個是集電極接負載，一個是發射極接負載，就這么簡單。
liujian-weng
級別: 家園�？�
精華主題: 0
發帖數量: 502 個
工控威望: 704 點
下載積分: 12347 分
在線時間: 2866(小時)
注冊時間: 2007-11-13
最后登錄: 2026-03-03
查看liujian-weng的 主題 / 回貼
17樓  發表于: 12天前
接一個2.2k的上拉電阻，常開NPN型變成常閉的PNP型
[ 此帖被liujian-weng在2026-02-20 15:13重新編輯 ]
fjqz00
級別: 論壇先鋒
精華主題: 1 篇
發帖數量: 1237 個
工控威望: 1470 點
下載積分: 8210 分
在線時間: 379(小時)
注冊時間: 2007-04-16
最后登錄: 2026-03-03
查看fjqz00的 主題 / 回貼
18樓  發表于: 10天前
臨時救急的時候，可以用上拉電阻來處理。如果是要安裝到全新設備去使用的話，建議還是用轉換模塊安全些
tkggtdkjpl
工欲善其事，必先利其器！
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3416 個
工控威望: 25031 點
下載積分: 1570 分
在線時間: 1854(小時)
注冊時間: 2010-01-03
最后登錄: 2026-03-03
查看tkggtdkjpl的 主題 / 回貼
19樓  發表于: 9天前
引用
引用第11樓金蛇郎君czz于2026-01-30 21:46發表的  :
1個電阻咋搞定


根據自己需要，輸出一端接電阻，另一端接24V或OV 稱為上拉電阻或下拉電阻
自動化單機，生產線，項目編程調試！
sunper
級別: 工控俠客
精華主題: 0
發帖數量: 985 個
工控威望: 2402 點
下載積分: 808 分
在線時間: 365(小時)
注冊時間: 2016-05-14
最后登錄: 2026-03-03
查看sunper的 主題 / 回貼
20樓  發表于: 9天前
引用
引用第9樓wangnaizhi于2026-01-30 16:50發表的  :
什么都不用加 把PLC換成PNP的接法就可以了 現在的PLC很多都是雙光耦輸入的 就是既可以接NPN也可以接PNP就是那個公共端的接法不一樣

這樣換 如果公共端是單獨1組還可以
QQ群號:4057363
TEL-  178.....5698
EMAIL-weir123@foxmail.com
yeemoon
級別: 探索解密
精華主題: 0
發帖數量: 86 個
工控威望: 128 點
下載積分: 758 分
在線時間: 39(小時)
注冊時間: 2024-11-27
最后登錄: 2026-02-25
查看yeemoon的 主題 / 回貼
21樓  發表于: 7天前

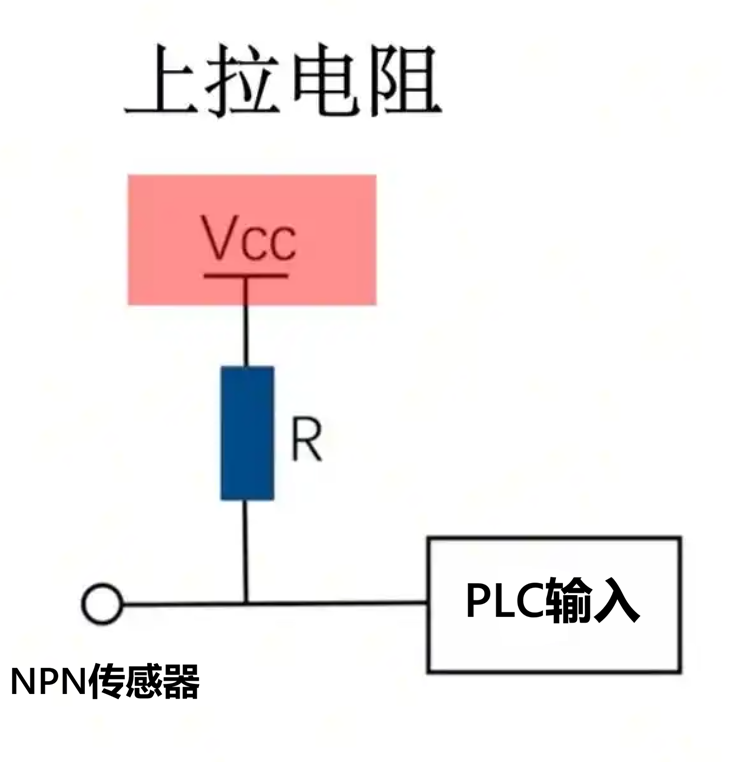

圖片：

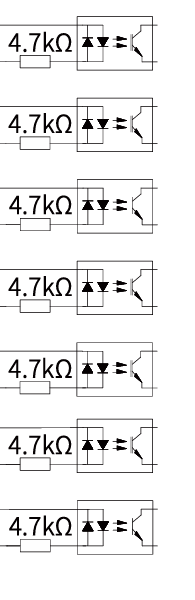

圖片：
一般來說PLC輸入用的是無極性光耦，也就是PNP/NPN兼容（但是必須類型統一為PNP或NPN）

如果不是無極性光耦可以用上拉電阻救急，但是最好還是用繼電器、光耦之類的模塊轉接
307900508
級別: 略有小成
精華主題: 0
發帖數量: 258 個
工控威望: 292 點
下載積分: 1850 分
在線時間: 63(小時)
注冊時間: 2021-05-29
最后登錄: 2026-03-03
查看307900508的 主題 / 回貼
22樓  發表于: 7天前
先看看控制器接收的是NPN還是PNP型，在決定要不要轉，用一個繼電器就可以轉換，簡單一點說就是NPN和PNP區分在于輸出的信號不同，一個高電平，一個低電平
  • «
